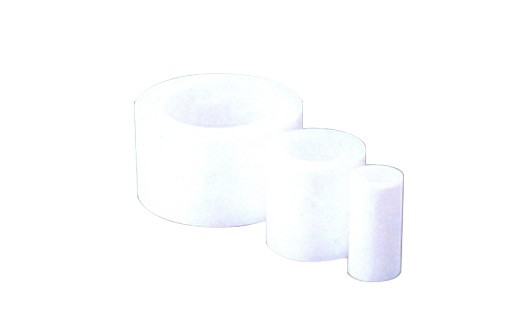

PTFE純模壓筒

　　PTFE純模壓筒成型方法基本上包括混料、預(yù)成型、燒結(jié)、冷卻四步組成。預(yù)成型是將ptfe粉末均勻加入模具內(nèi)，在常溫下加壓成密實(shí)的預(yù)成型品（即毛坯）；燒結(jié)是將預(yù)成型品加熱到熔點(diǎn)以上，冷卻是從燒結(jié)溫度降到室溫的過程。有些ptfe是在熔點(diǎn)溫度以上一次加壓而成，這種成型模具，叫做熱壓模，與此對應(yīng)的PTFE的模具叫冷壓模。ptfe模壓時(shí)應(yīng)注意壓縮比（一殷PTFE為4-6）和成型收縮率（一般PTFE為百分之2.6-百分之4.5）對制品的影響。原料用懸浮法聚合樹脂，粒徑為20-500微米的松軟細(xì)粉末。壓制過程中須“放氣”，預(yù)成型壓力為17-35兆帕，保壓時(shí)間根據(jù)毛坯厚度而定，如100毫米厚的毛坯，應(yīng)保壓15分鐘。
